نمای کرتین وال چیست؟
راهنمای جامع انواع، مزایا، قیمت و اجرای نمای Curtain Wall
امروزه معماری مدرن بیش از هر زمان دیگری به سمت استفاده از نماهای شیشهای حرکت کرده است. ساختمانهای اداری، تجاری، برجهای مسکونی و مراکز خرید جدید، اغلب با نمایی شفاف، مدرن و چشمنواز طراحی میشوند که علاوه بر زیبایی، عملکرد فنی بسیار بالایی نیز دارند. در میان انواع سیستمهای نمای شیشهای، نمای کرتین وال (Curtain Wall) یکی از محبوبترین و پیشرفتهترین روشهای اجرای نما محسوب میشود.
اگر تاکنون ساختمانهای بلندمرتبه با شیشههای یکدست و مدرن را دیده باشید، احتمال بسیار زیادی وجود دارد که نمای آنها از نوع کرتین وال باشد. این سیستم نه تنها ظاهر ساختمان را لوکستر میکند، بلکه نقش مهمی در کاهش مصرف انرژی، افزایش عایقبندی، مقاومت در برابر باد و باران و همچنین افزایش ارزش ساختمان دارد.
در این مقاله به صورت کامل بررسی خواهیم کرد که نمای کرتین وال چیست، چگونه اجرا میشود، چه انواعی دارد، مزایا و معایب آن چیست و چرا امروزه به انتخاب اول بسیاری از معماران و سازندگان تبدیل شده است.

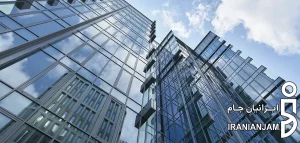

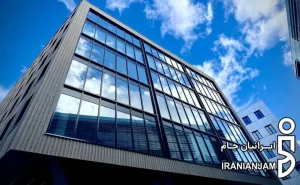

نمای کرتین وال چیست؟
نمای کرتین وال یا Curtain Wall نوعی سیستم نمای خارجی ساختمان است که برخلاف دیوارهای سنتی، هیچ نقشی در تحمل بار سازه ندارد. در واقع این نما تنها وزن خود را تحمل کرده و بارهای وارد شده مانند فشار باد، باران، تغییرات دما و نیروهای محیطی را به اسکلت اصلی ساختمان منتقل میکند.
به همین دلیل به آن دیوار پردهای نیز گفته میشود؛ زیرا مانند یک پرده بر روی اسکلت ساختمان نصب میشود.
در این سیستم معمولاً از ترکیب موارد زیر استفاده میشود:
- پروفیلهای آلومینیومی
- شیشههای دوجداره یا سهجداره
- لاستیکهای آببندی (EPDM)
- اتصالات فولادی
- پیچ و یراقآلات تخصصی
- چسبهای سیلیکون ساختاری
نتیجه این ترکیب، نمایی بسیار زیبا، سبک، مقاوم و کاملاً مهندسی شده خواهد بود.
چرا به آن Curtain Wall میگویند؟
کلمه Curtain به معنی پرده است.
دلیل این نامگذاری این است که این نما دقیقاً مانند یک پرده روی ساختمان نصب میشود و برخلاف دیوارهای سنتی، بخشی از سازه باربر ساختمان محسوب نمیشود.
بنابراین:
- بار سقف را تحمل نمیکند.
- بار ستونها را تحمل نمیکند.
- بار تیرها را تحمل نمیکند.
- تنها وزن خودش را نگه میدارد.
همین ویژگی باعث میشود وزن کلی ساختمان نیز کاهش پیدا کند.
کرتین وال چگونه کار میکند؟
اسکلت اصلی ساختمان ابتدا اجرا میشود.
سپس مهندسان، شبکهای از پروفیلهای آلومینیومی را روی نمای ساختمان نصب میکنند. این پروفیلها شامل اعضای عمودی (مولیون) و افقی (ترنسم) هستند که یک شبکه منظم ایجاد میکنند.
در مرحله بعد، پنلهای شیشهای یا سایر متریالها داخل این شبکه قرار میگیرند.
در نهایت با استفاده از لاستیکهای مخصوص، درزگیرها و چسبهای سیلیکونی، کل نما آببندی و هوابندی میشود.
نتیجه نهایی:
- جلوگیری از نفوذ آب
- جلوگیری از ورود گردوغبار
- کاهش انتقال حرارت
- مقاومت بالا در برابر باد
- ظاهر کاملاً مدرن
اجزای اصلی نمای کرتین وال
اجرای یک نمای Curtain Wall تنها نصب شیشه نیست؛ بلکه مجموعهای از قطعات مهندسیشده در کنار یکدیگر قرار میگیرند.
۱. مولیون (Mullion)
مولیونها اعضای عمودی سیستم هستند که وزن پنلها را به اسکلت ساختمان منتقل میکنند.
این قطعات معمولاً از آلومینیوم اکسترود شده ساخته میشوند.
۲. ترنسم (Transom)
ترنسمها پروفیلهای افقی هستند که بین مولیونها قرار میگیرند.
وظیفه آنها تقسیم بار و افزایش استحکام سازه است.
۳. شیشه
بخش اصلی نمای کرتین وال، شیشه است.
بسته به پروژه میتوان از موارد زیر استفاده کرد:
- شیشه سکوریت
- شیشه لمینت
- شیشه دوجداره
- شیشه سهجداره
- شیشه رفلکس
- شیشه Low-E
- شیشه هوشمند
۴. لاستیکهای EPDM
این لاستیکها وظیفه آببندی و جلوگیری از ورود گردوغبار را بر عهده دارند.
همچنین مانع انتقال لرزش و صدا میشوند.
۵. درپوشها (Caps)
در سیستمهای فیس کپ، درپوشهای آلومینیومی روی پروفیلها نصب میشوند و ظاهر نما را شکل میدهند.
این درپوشها در طرحهای مختلف تولید میشوند.
۶. چسب سیلیکون ساختاری
در برخی سیستمها، شیشه به وسیله چسب سیلیکون Structural به قاب متصل میشود.
این چسبها مقاومت بسیار بالایی در برابر شرایط محیطی دارند.
۷. براکتها و اتصالات
تمام پروفیلهای آلومینیومی به وسیله براکتهای فولادی گالوانیزه یا استیل به اسکلت ساختمان متصل میشوند.
این اتصالات امکان تنظیم دقیق نما را فراهم میکنند.
ویژگیهای مهم نمای کرتین وال
یک سیستم کرتین وال استاندارد باید ویژگیهای زیر را داشته باشد:
- مقاومت بالا در برابر باد
- مقاومت در برابر زلزله
- آببندی کامل
- هوابندی مناسب
- عایق صوتی
- عایق حرارتی
- وزن کم
- طول عمر بالا
- قابلیت تعویض شیشه
- تعمیر و نگهداری آسان
- زیبایی ظاهری
- قابلیت اجرای اشکال مختلف معماری
درب شیشه ای اتوماتیک
چرا کرتین وال محبوب شده است؟
در گذشته ساختمانها با آجر، سنگ یا سیمان نما میشدند.
این نماها:
- وزن زیادی داشتند.
- سرعت اجرای کمی داشتند.
- عایق مناسبی نبودند.
- ظاهر مدرن نداشتند.
اما کرتین وال توانست بسیاری از این مشکلات را برطرف کند. به همین دلیل امروزه در برجهای اداری، هتلها، مراکز خرید، فرودگاهها، بیمارستانها و ساختمانهای لوکس بهطور گسترده از آن استفاده میشود.
انواع نمای کرتین وال؛ آشنایی با رایجترین سیستمهای Curtain Wall
یکی از مهمترین مزیتهای نمای کرتین وال، تنوع در روشهای طراحی و اجرا است. برخلاف تصور بسیاری از افراد، کرتین وال تنها یک نوع سیستم ندارد، بلکه بسته به نوع پروژه، بودجه، طراحی معماری و شرایط اجرایی، میتوان از مدلهای مختلف آن استفاده کرد.
به طور کلی، نمای کرتین وال به چهار سیستم اصلی تقسیم میشود که هر کدام ویژگیها، مزایا و کاربردهای خاص خود را دارند.
۱. نمای کرتین وال فیس کپ (Face Cap)
نمای فیس کپ یکی از قدیمیترین و در عین حال پرکاربردترین سیستمهای کرتین وال است. در این روش، شیشهها توسط پروفیلهای آلومینیومی در جای خود قرار گرفته و از بیرون با درپوشهای آلومینیومی (Cap) مهار میشوند.
به همین دلیل خطوط افقی و عمودی آلومینیومی روی نمای ساختمان کاملاً قابل مشاهده هستند.
مزایای نمای فیس کپ
- استحکام بسیار بالا
- اجرای سریع
- هزینه مناسب نسبت به سایر سیستمها
- تعمیرات آسان
- امکان تعویض سریع شیشه
- آببندی بسیار مناسب
معایب
- دیده شدن قابهای آلومینیومی
- ظاهر کمتر یکپارچه نسبت به سیستم فریملس
بهترین کاربرد
- ساختمانهای اداری
- برجهای تجاری
- بیمارستانها
- مجتمعهای بزرگ
- کارخانهها
۲. نمای کرتین وال فریملس (Frame Less)
یکی از محبوبترین سیستمهای امروزی، کرتین وال فریملس است.
در این سیستم، از بیرون تقریباً هیچ پروفیل آلومینیومی دیده نمیشود و نمای ساختمان کاملاً شیشهای به نظر میرسد. شیشهها توسط چسبهای سیلیکون ساختاری و اتصالات مخفی در جای خود ثابت میشوند.
ظاهر لوکس این سیستم باعث شده در ساختمانهای مدرن بسیار مورد استفاده قرار گیرد.
مزایا
- زیبایی فوقالعاده
- نمای کاملاً یکدست
- نورگیری بیشتر
- ارزش معماری بالاتر
- ظاهر مدرن و لوکس
معایب
- هزینه بیشتر نسبت به فیس کپ
- نیاز به اجرای بسیار دقیق
- حساسیت بالاتر در نصب
بهترین کاربرد
- برجهای لوکس
- هتلها
- ساختمانهای VIP
- مراکز تجاری مدرن
- نمایشگاهها
۳. نمای کرتین وال استیک (Stick System)
سیستم استیک متداولترین روش اجرای کرتین وال در ایران است.
در این روش، تمام قطعات شامل مولیونها، ترنسمها، اتصالات و شیشهها به صورت جداگانه به محل پروژه منتقل شده و عملیات مونتاژ روی ساختمان انجام میشود.
مزایا
- مناسب پروژههای کوچک و متوسط
- حمل آسان
- انعطافپذیری بالا
- قیمت مناسب
- امکان اصلاح در حین اجرا
معایب
- زمان اجرای بیشتر
- وابستگی زیاد به مهارت نصاب
- نیاز به داربست یا تجهیزات دسترسی
۴. نمای کرتین وال یونیتایز (Unitized System)
این سیستم پیشرفتهترین نوع کرتین وال محسوب میشود.
در روش یونیتایز، هر پنل به طور کامل در کارخانه مونتاژ میشود و به صورت آماده به محل پروژه ارسال خواهد شد. در محل پروژه فقط عملیات نصب انجام میشود.
مزایا
- سرعت اجرای بسیار بالا
- کیفیت ساخت یکنواخت
- کاهش خطای انسانی
- مناسب ساختمانهای بلند
- کاهش زمان حضور نیروها در ارتفاع
معایب
- هزینه اولیه بیشتر
- نیاز به طراحی دقیق
- حمل و نقل حساستر
مقایسه سیستم استیک و یونیتایز
| ویژگی | استیک | یونیتایز |
|---|---|---|
| محل مونتاژ | پروژه | کارخانه |
| سرعت اجرا | متوسط | بسیار زیاد |
| هزینه اولیه | کمتر | بیشتر |
| کیفیت اجرا | وابسته به نصاب | بسیار بالا |
| مناسب برجهای مرتفع | متوسط | عالی |
| حمل و نقل | آسان | تخصصی |
اگر پروژه شما یک ساختمان مرتفع یا برج اداری بزرگ باشد، معمولاً سیستم یونیتایز انتخاب بهتری است. اما برای پروژههای متوسط و کوچک، سیستم استیک به دلیل اقتصادی بودن، گزینه رایجتری محسوب میشود.
انواع کرتین وال از نظر ظاهر
علاوه بر تقسیمبندی فنی، کرتین وال از نظر نمای ظاهری نیز به چند گروه تقسیم میشود.
نمای افقی (Horizontal Emphasis)
در این نوع، خطوط افقی بیشتر دیده میشوند و ساختمان کشیدهتر به نظر میرسد.
نمای عمودی (Vertical Emphasis)
در این سیستم، خطوط عمودی غالب هستند و باعث میشوند ساختمان بلندتر دیده شود.
نمای شطرنجی
در این مدل، خطوط افقی و عمودی با عرض یکسان طراحی میشوند و نمایی منظم و هندسی ایجاد میکنند.
نمای تمام شیشهای
در این نوع، قابها تا حد امکان مخفی میشوند و سطحی کاملاً شیشهای و یکپارچه به وجود میآید. این سبک معمولاً در پروژههای لوکس و ساختمانهای شاخص مورد استفاده قرار میگیرد.
کاربردهای نمای کرتین وال
امروزه استفاده از کرتین وال محدود به برجهای اداری نیست و در پروژههای متنوعی اجرا میشود، از جمله:
- برجهای اداری
- مجتمعهای تجاری
- مراکز خرید (مالها)
- هتلها
- بیمارستانها
- فرودگاهها
- نمایشگاههای بینالمللی
- ساختمانهای دولتی
- برجهای مسکونی لوکس
- دانشگاهها و مراکز آموزشی
- ساختمانهای فناوری و استارتاپی
- سالنهای همایش و مراکز فرهنگی
چرا معماران کرتین وال را انتخاب میکنند؟
کرتین وال تنها یک پوشش برای ساختمان نیست، بلکه بخشی از طراحی معماری محسوب میشود. این سیستم به معماران اجازه میدهد تا بدون افزایش وزن سازه، نماهایی مدرن، شفاف و چشمنواز خلق کنند. همچنین امکان استفاده از شیشههای هوشمند، رنگی، رفلکس، دوجداره و سهجداره، آزادی عمل بیشتری در طراحی فراهم میکند.
پارتیشن شیشهای
مزایا و معایب نمای کرتین وال + مقایسه با سایر نماهای مدرن
پس از آشنایی با انواع نمای کرتین وال، اکنون نوبت به بررسی مهمترین مزایا و محدودیتهای این سیستم میرسد. بسیاری از کارفرمایان پیش از انتخاب این نوع نما، این سؤال را مطرح میکنند که آیا کرتین وال بهترین گزینه برای پروژه آنها است یا خیر؟
پاسخ این سؤال به عواملی مانند نوع ساختمان، شرایط اقلیمی، بودجه، طراحی معماری و انتظارات کارفرما بستگی دارد. با این حال، کرتین وال به دلیل ویژگیهای فنی و زیباییشناختی، یکی از پرطرفدارترین سیستمهای نمای مدرن در جهان به شمار میرود.
مزایای نمای کرتین وال
۱. زیبایی و جلوه معماری مدرن
بدون تردید، مهمترین دلیل محبوبیت کرتین وال، ظاهر شیک و مدرن آن است. استفاده گسترده از شیشه باعث میشود ساختمان روشنتر، لوکستر و امروزیتر به نظر برسد.
این ویژگی بهویژه برای ساختمانهای اداری، برجهای تجاری، هتلها، بانکها و مراکز خرید اهمیت زیادی دارد؛ زیرا ظاهر ساختمان تأثیر مستقیمی بر تصویر برند و جذب مشتری دارد.
2. کاهش وزن ساختمان
در مقایسه با نماهای سنگی، آجری یا بتنی، وزن کرتین وال بهمراتب کمتر است. این کاهش وزن، بار مرده ساختمان را کم کرده و میتواند در طراحی سازه و بهبود عملکرد آن در برابر زلزله مؤثر باشد.
3. عملکرد مناسب در برابر زلزله
یکی از ویژگیهای مهم نمای کرتین وال، انعطافپذیری آن در برابر تغییر شکلهای جزئی سازه است. هنگام وقوع زلزله، ساختمان دچار حرکت و جابهجایی میشود. اتصالات مهندسیشده کرتین وال به گونهای طراحی شدهاند که این تغییرات را تا حد زیادی جذب کنند و احتمال شکست یا آسیب دیدن شیشهها را کاهش دهند.
البته این مزیت زمانی حاصل میشود که طراحی، محاسبات و اجرای سیستم مطابق استانداردهای فنی انجام شده باشد.
4. عایق حرارتی مناسب
با استفاده از شیشههای دوجداره یا سهجداره و پروفیلهای ترمال بریک، انتقال حرارت میان فضای داخلی و بیرونی ساختمان به میزان قابل توجهی کاهش مییابد.
مزایای این ویژگی عبارتاند از:
- کاهش مصرف انرژی
- کاهش هزینههای سرمایش و گرمایش
- افزایش آسایش ساکنان
- بهبود بهرهوری انرژی ساختمان
۵. عایق صوتی
در ساختمانهایی که در مجاورت خیابانهای پرتردد، بزرگراهها یا مناطق صنعتی قرار دارند، کاهش آلودگی صوتی اهمیت زیادی دارد.
استفاده از شیشههای لمینت یا دوجداره با کیفیت در سیستم کرتین وال میتواند بخش زیادی از صدای محیط بیرون را جذب کرده و فضای داخلی آرامتری ایجاد کند.
6. نور طبیعی بیشتر
یکی از مهمترین مزایای کرتین وال، افزایش ورود نور طبیعی به فضای داخلی است. این موضوع علاوه بر کاهش مصرف برق، باعث ایجاد محیطی دلپذیرتر برای کار و زندگی میشود.
نور طبیعی کافی میتواند بهرهوری کارکنان در محیطهای اداری را افزایش داده و احساس بهتری برای ساکنان ایجاد کند.
7. مقاومت بالا در برابر شرایط جوی
در صورت اجرای صحیح، نمای کرتین وال در برابر عوامل زیر عملکرد بسیار مطلوبی دارد:
- باران
- برف
- بادهای شدید
- تابش مستقیم خورشید
- تغییرات دمایی
- گردوغبار
- رطوبت
استفاده از لاستیکهای EPDM، چسبهای سیلیکونی استاندارد و سیستمهای زهکشی داخلی، مانع نفوذ آب به داخل ساختمان میشود.
8. نگهداری آسان
سطح صاف شیشه باعث میشود گردوغبار و آلودگی کمتر روی آن باقی بماند و شستوشوی نما نیز آسانتر باشد. در بسیاری از ساختمانهای مرتفع، شیشهها با تجهیزات مخصوص یا سیستمهای شستوشوی نما تمیز میشوند.
9. طول عمر بالا
در صورت استفاده از متریال استاندارد و اجرای اصولی، نمای کرتین وال میتواند بیش از ۳۰ تا ۵۰ سال عمر مفید داشته باشد.
پروفیلهای آلومینیومی در برابر زنگزدگی مقاوم هستند و شیشههای سکوریت و لمینت نیز دوام بالایی دارند.
10. قابلیت تعویض آسان شیشه
اگر یکی از شیشهها به هر دلیلی آسیب ببیند، معمولاً میتوان همان پنل را بدون نیاز به تخریب کل نما تعویض کرد. این ویژگی هزینههای تعمیر و نگهداری را کاهش میدهد.
معایب نمای کرتین وال
با وجود مزایای فراوان، کرتین وال نیز مانند هر سیستم ساختمانی محدودیتهایی دارد که باید پیش از انتخاب، به آنها توجه شود.
۱. هزینه اولیه نسبتاً بالا
اجرای کرتین وال معمولاً نسبت به نماهای سنتی هزینه بیشتری دارد؛ زیرا از پروفیلهای آلومینیومی، شیشههای تخصصی، یراقآلات مهندسی و نیروی اجرایی ماهر استفاده میشود.
البته این هزینه در بلندمدت با کاهش مصرف انرژی و افزایش ارزش ساختمان تا حد زیادی جبران خواهد شد.
۲. نیاز به اجرای کاملاً تخصصی
کیفیت نهایی کرتین وال تا حد زیادی به تجربه و مهارت تیم اجرایی وابسته است. اجرای نادرست میتواند مشکلاتی مانند نفوذ آب، ایجاد صدا در هنگام وزش باد، کاهش عایقبندی و حتی آسیب به شیشهها را به همراه داشته باشد.
به همین دلیل، انتخاب یک مجری باتجربه و استفاده از مصالح استاندارد اهمیت بسیار زیادی دارد.
۳. هزینه نگهداری ساختمانهای مرتفع
اگرچه خود سیستم نگهداری پیچیدهای ندارد، اما در ساختمانهای بلند، شستوشو و سرویس دورهای نما به تجهیزات تخصصی نیاز دارد که ممکن است هزینهبر باشد.
مقایسه نمای کرتین وال با نمای اسپایدر
نمای اسپایدر نیز یکی از سیستمهای شیشهای مدرن است، اما تفاوتهای مهمی با کرتین وال دارد.
| ویژگی | کرتین وال | نمای اسپایدر |
|---|---|---|
| نوع اتصال | قاب آلومینیومی | اتصالات نقطهای استیل |
| میزان دید قاب | کم یا مخفی | تقریباً بدون قاب |
| مقاومت در برابر نفوذ آب | بسیار بالا | وابسته به طراحی |
| هزینه اجرا | متوسط تا بالا | بالا |
| مناسب ساختمانهای مرتفع | بله | بیشتر برای پروژههای خاص |
| تعمیر و نگهداری | آسانتر | تخصصیتر |
نتیجه: اگر هدف، اجرای نمایی مقاوم، عایق و مناسب برای برجها و ساختمانهای بزرگ باشد، کرتین وال انتخاب مناسبتری است. اما اگر اولویت اصلی، ایجاد حداکثر شفافیت و جلوه بصری خاص باشد، نمای اسپایدر نیز میتواند گزینه مناسبی باشد.
مقایسه کرتین وال با نمای سنگ
| ویژگی | کرتین وال | نمای سنگ |
|---|---|---|
| وزن | سبک | سنگین |
| سرعت اجرا | بالا | متوسط |
| نور طبیعی | بسیار زیاد | کم |
| عایق حرارتی | مناسب (با شیشه استاندارد) | وابسته به اجرا |
| ظاهر مدرن | بسیار بالا | کلاسیک |
| مقاومت در برابر زلزله | بهتر به دلیل وزن کمتر | وابسته به نوع اتصال سنگ |
مقایسه کرتین وال با نمای کامپوزیت
نمای کامپوزیت بیشتر از ورقهای آلومینیومی تشکیل شده و ظاهر مدرنتری نسبت به سنگ دارد، اما از نظر نورگیری و شفافیت با کرتین وال قابل مقایسه نیست.
مزیت کامپوزیت:
- هزینه کمتر
- تنوع رنگ
- اجرای سریع
مزیت کرتین وال:
- نور طبیعی بیشتر
- جلوه لوکستر
- ارزش معماری بالاتر
- عایق صوتی و حرارتی بهتر (در صورت استفاده از شیشههای استاندارد)
آیا نمای کرتین وال برای همه ساختمانها مناسب است؟
کرتین وال انتخابی ایدهآل برای بسیاری از پروژههاست، اما بهترین نتیجه زمانی حاصل میشود که نوع سیستم متناسب با کاربری ساختمان، شرایط اقلیمی و بودجه پروژه انتخاب شود.
این سیستم بهویژه برای موارد زیر توصیه میشود:
- برجهای اداری و تجاری
- ساختمانهای چندطبقه مدرن
- مراکز خرید
- هتلها
- بیمارستانها
- فرودگاهها
- ساختمانهای شرکتی
- پروژههای لوکس مسکونی
پیشنهاد تخصصی ایرانیان جام
در شرکت ایرانیان جام، پیش از آغاز هر پروژه، شرایط سازه، موقعیت جغرافیایی، میزان بار باد، نوع کاربری ساختمان، بودجه و سلیقه کارفرما بهصورت دقیق بررسی میشود. سپس مناسبترین سیستم کرتین وال (فیس کپ، فریملس، استیک یا یونیتایز) پیشنهاد و با استفاده از متریال استاندارد و تیم اجرایی مجرب اجرا میشود تا علاوه بر زیبایی، دوام، ایمنی و بهرهوری انرژی ساختمان نیز تضمین شود.
شیشه سکوریت
مراحل طراحی، ساخت و اجرای نمای کرتین وال + عوامل مؤثر بر قیمت
اجرای نمای کرتین وال تنها نصب شیشه روی ساختمان نیست، بلکه مجموعهای از فرآیندهای مهندسی، طراحی، تولید و نصب است که باید با دقت بالا انجام شود. کوچکترین خطا در اندازهگیری، انتخاب متریال یا نصب میتواند باعث نفوذ آب، کاهش عملکرد عایقبندی یا حتی آسیب به نما در بلندمدت شود.
به همین دلیل، اجرای این سیستم باید توسط شرکتهای متخصص و باتجربه انجام شود.
مراحل اجرای نمای کرتین وال
مرحله اول: بازدید و بررسی پروژه
اولین گام، بررسی دقیق شرایط پروژه است. در این مرحله کارشناسان موارد زیر را ارزیابی میکنند:
- ابعاد و ارتفاع ساختمان
- موقعیت جغرافیایی پروژه
- شرایط اقلیمی
- میزان وزش باد
- نوع سازه (بتنی یا فلزی)
- نوع کاربری ساختمان
- نیازهای معماری
- بودجه کارفرما
اطلاعات این مرحله، مبنای طراحی و انتخاب سیستم مناسب خواهد بود.
مرحله دوم: طراحی مهندسی
پس از بازدید، تیم طراحی نقشههای اجرایی را تهیه میکند. این نقشهها شامل موارد زیر هستند:
- جانمایی پروفیلهای عمودی (Mullion)
- جانمایی پروفیلهای افقی (Transom)
- محل براکتها
- ابعاد دقیق شیشهها
- نوع یراقآلات
- جزئیات آببندی
- مسیرهای تخلیه آب
- جزئیات انبساط و انقباض حرارتی
در پروژههای بزرگ معمولاً از نرمافزارهای تخصصی مانند AutoCAD، Revit و SolidWorks برای طراحی استفاده میشود.
مرحله سوم: محاسبات سازهای
یکی از مهمترین مراحل، انجام محاسبات مهندسی است. در این مرحله موارد زیر بررسی میشوند:
مقاومت در برابر باد
در ساختمانهای مرتفع، فشار باد میتواند بسیار زیاد باشد. ضخامت شیشه، ابعاد پروفیلها و نوع اتصالات باید بر اساس این نیروها طراحی شوند.
تحمل وزن شیشه
شیشههای دوجداره یا سهجداره وزن قابل توجهی دارند و سیستم نگهدارنده باید توان تحمل آنها را داشته باشد.
تغییرات دمایی
آلومینیوم و شیشه در اثر گرما و سرما منبسط و منقبض میشوند. طراحی صحیح باید این تغییرات را در نظر بگیرد تا از ایجاد تنش و شکست جلوگیری شود.
حرکت سازه
ساختمانها در اثر زلزله، نشست یا تغییرات دما دچار جابهجاییهای جزئی میشوند. سیستم کرتین وال باید این حرکات را بدون آسیب تحمل کند.
مرحله چهارم: تولید پروفیلها
پس از تأیید نقشهها، پروفیلهای آلومینیومی در کارخانه برش، سوراخکاری و آمادهسازی میشوند.
پروفیلها معمولاً دارای پوششهای مقاوم مانند:
- رنگ پودری الکترواستاتیک
- آنادایز
- پوشش PVDF
هستند که مقاومت بالایی در برابر خوردگی، رطوبت و اشعه UV دارند.
مرحله پنجم: آمادهسازی شیشهها
بسته به نوع پروژه، شیشهها با ویژگیهای مختلف تولید میشوند، از جمله:
- شیشه سکوریت
- شیشه لمینت
- شیشه دوجداره
- شیشه سهجداره
- شیشه رفلکس
- شیشه Low-E
- شیشه هوشمند
لبههای شیشه نیز پرداخت شده و در صورت نیاز، سوراخکاری یا آمادهسازیهای لازم انجام میشود.
مرحله ششم: نصب براکتها
براکتها رابط بین اسکلت ساختمان و پروفیلهای کرتین وال هستند. نصب دقیق آنها اهمیت بسیار زیادی دارد، زیرا تمام وزن سیستم از طریق این اتصالات منتقل میشود.
در این مرحله، تراز بودن و همراستایی براکتها با دقت کنترل میشود.
مرحله هفتم: نصب مولیونها و ترنسمها
پس از نصب براکتها، پروفیلهای عمودی و افقی روی سازه نصب میشوند.
در این مرحله باید موارد زیر رعایت شود:
- تراز بودن کامل
- شاقول بودن مولیونها
- فاصله دقیق بین پروفیلها
- استحکام اتصالات
- رعایت تلرانسهای اجرایی
مرحله هشتم: نصب شیشهها
شیشهها با استفاده از لقمههای مخصوص، گسکتهای EPDM و یراقآلات استاندارد در جای خود قرار میگیرند.
در سیستم فریملس، از چسب سیلیکون ساختاری برای ایجاد نمایی یکپارچه استفاده میشود.
مرحله نهم: آببندی و هوابندی
این مرحله یکی از حساسترین بخشهای اجرا است. اگر آببندی بهدرستی انجام نشود، مشکلاتی مانند:
- نفوذ آب باران
- ورود گردوغبار
- ایجاد بخار بین شیشهها
- کاهش عایق حرارتی
- کاهش عایق صوتی
به وجود خواهد آمد.
برای جلوگیری از این مشکلات از:
- لاستیک EPDM
- چسب سیلیکون مخصوص نما
- نوارهای آببندی
- سیستم زهکشی داخلی
استفاده میشود.
مرحله دهم: کنترل کیفیت و تحویل پروژه
پس از پایان نصب، کل نما از نظر فنی بررسی میشود.
کنترلهای نهایی شامل موارد زیر است:
- تست آببندی
- بررسی تراز شیشهها
- کنترل اتصالات
- بررسی عملکرد بازشوها (در صورت وجود)
- تمیزکاری نهایی
- رفع ایرادات احتمالی
عوامل مؤثر بر قیمت نمای کرتین وال
یکی از پرتکرارترین سؤالات کارفرمایان این است که قیمت اجرای نمای کرتین وال چگونه محاسبه میشود؟
واقعیت این است که نمیتوان یک قیمت ثابت برای تمام پروژهها اعلام کرد، زیرا هزینه نهایی به عوامل متعددی بستگی دارد.
۱. نوع سیستم
- فیس کپ
- فریملس
- استیک
- یونیتایز
هر یک هزینه طراحی، تولید و اجرای متفاوتی دارند.
۲. نوع شیشه
استفاده از شیشههای مختلف تأثیر مستقیمی بر قیمت دارد، مانند:
- سکوریت
- لمینت
- دوجداره
- سهجداره
- Low-E
- رفلکس
- هوشمند
۳. برند پروفیل آلومینیوم
کیفیت پروفیلهای آلومینیومی، ضخامت، نوع آلیاژ و پوشش سطحی از عوامل مهم تعیینکننده قیمت هستند.
۴. ارتفاع ساختمان
اجرای نما در ساختمانهای بلند نیازمند تجهیزات تخصصی، نیروی ماهر و زمان بیشتری است؛ بنابراین هزینه اجرا افزایش مییابد.
۵. پیچیدگی طراحی
نماهای منحنی، زاویهدار یا دارای اشکال خاص، به طراحی و تولید پیچیدهتری نیاز دارند و هزینه بیشتری خواهند داشت.
۶. نوع یراقآلات و اتصالات
استفاده از یراقآلات باکیفیت و اتصالات استاندارد، اگرچه هزینه اولیه را افزایش میدهد، اما دوام، ایمنی و عملکرد نما را در بلندمدت تضمین میکند.
۷. متراژ پروژه
در پروژههای بزرگ، به دلیل افزایش حجم کار و خرید عمده مصالح، معمولاً هزینه هر متر مربع کاهش مییابد.
چگونه بهترین مجری نمای کرتین وال را انتخاب کنیم؟
انتخاب شرکت مجری، تأثیر مستقیمی بر کیفیت نهایی پروژه دارد. هنگام انتخاب پیمانکار به موارد زیر توجه کنید:
- سابقه اجرای پروژههای مشابه
- نمونهکارهای واقعی و قابل بازدید
- استفاده از پروفیل و شیشه استاندارد
- ارائه نقشههای اجرایی و محاسبات مهندسی
- رعایت استانداردهای نصب
- ارائه ضمانتنامه و خدمات پس از فروش
- تیم اجرایی آموزشدیده و متخصص
- توانایی اجرای پروژههای بزرگ و پیچیده
چرا ایرانیان جام انتخابی مطمئن برای اجرای نمای کرتین وال است؟
شرکت ایرانیان جام با بهرهگیری از تیمی متخصص، تجهیزات بهروز و استفاده از متریال استاندارد، خدمات طراحی، ساخت، فروش، نصب و اجرای انواع نمای کرتین وال را در تهران و سراسر ایران ارائه میدهد.
خدمات این مجموعه شامل:
- مشاوره تخصصی پیش از اجرا
- طراحی مهندسی متناسب با پروژه
- تولید و تأمین متریال باکیفیت
- اجرای دقیق توسط نیروهای مجرب
- کنترل کیفیت در تمام مراحل
- پشتیبانی و خدمات پس از اجرا
با این رویکرد، پروژهها علاوه بر زیبایی، از نظر ایمنی، دوام، عایقبندی و بهرهوری انرژی نیز در بالاترین سطح قرار میگیرند.
فروش و اجرای کرتین وال در تهران
سوالات متداول درباره نمای کرتین وال (FAQ)

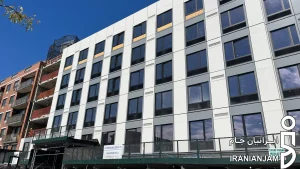

۱. نمای کرتین وال چیست؟
نمای کرتین وال (Curtain Wall) نوعی نمای مدرن شیشهای است که بهصورت مستقل از سازه اصلی ساختمان اجرا میشود و نقش باربر ندارد. این سیستم با استفاده از پروفیلهای آلومینیومی، شیشه و یراقآلات تخصصی، علاوه بر زیبایی، عایق مناسبی در برابر صدا، حرارت، باد و نفوذ آب ایجاد میکند.
۲. آیا نمای کرتین وال برای ساختمانهای مسکونی مناسب است؟
بله. اگرچه کرتین وال بیشتر در برجهای اداری و تجاری استفاده میشود، اما امروزه در ساختمانهای مسکونی لوکس، ویلاهای مدرن و برجهای مسکونی نیز به دلیل زیبایی، نورگیری بالا و صرفهجویی در مصرف انرژی کاربرد گستردهای دارد.
۳. تفاوت نمای کرتین وال و نمای فریملس چیست؟
فریملس در واقع یکی از روشهای اجرای کرتین وال است. در سیستم فریملس، قابهای آلومینیومی از نمای بیرونی دیده نمیشوند و ظاهر ساختمان کاملاً شیشهای و یکپارچه به نظر میرسد؛ در حالی که در سیستم فیس کپ، خطوط آلومینیومی روی نما قابل مشاهده هستند.
۴. آیا کرتین وال در برابر زلزله مقاوم است؟
بله. در صورت طراحی مهندسی و اجرای صحیح، کرتین وال به دلیل وزن کمتر نسبت به نماهای سنتی و همچنین اتصالات انعطافپذیر، عملکرد مناسبی در برابر حرکات ناشی از زلزله دارد.
۵. عمر مفید نمای کرتین وال چقدر است؟
اگر از پروفیلهای استاندارد، شیشه باکیفیت و یراقآلات مناسب استفاده شود و نگهداری دورهای نیز انجام گیرد، عمر مفید این سیستم معمولاً بین ۳۰ تا ۵۰ سال یا حتی بیشتر خواهد بود.
۶. آیا امکان تعویض شیشههای کرتین وال وجود دارد؟
بله. یکی از مزایای مهم این سیستم، امکان تعویض پنلهای آسیبدیده بدون نیاز به تخریب کل نما است. این موضوع باعث کاهش هزینههای تعمیر و نگهداری میشود.
۷. قیمت اجرای نمای کرتین وال چگونه محاسبه میشود؟
هزینه اجرای کرتین وال به عوامل مختلفی بستگی دارد، از جمله:
- متراژ پروژه
- نوع سیستم (فیس کپ، فریملس، استیک یا یونیتایز)
- نوع و ضخامت شیشه
- برند پروفیل آلومینیوم
- ارتفاع ساختمان
- پیچیدگی طراحی
- نوع یراقآلات و اتصالات
- هزینه حمل و نصب
به همین دلیل، ارائه قیمت دقیق تنها پس از بازدید یا بررسی نقشههای پروژه امکانپذیر است.
۸. آیا نمای کرتین وال نیاز به نگهداری دارد؟
بله، اما میزان نگهداری آن نسبتاً کم است. توصیه میشود بهصورت دورهای موارد زیر بررسی شوند:
- شستوشوی شیشهها
- کنترل چسبها و درزگیرها
- بررسی یراقآلات
- بازبینی آببندی
- کنترل اتصالات و براکتها
این اقدامات به افزایش طول عمر و حفظ عملکرد نما کمک میکنند.
۹. آیا امکان اجرای کرتین وال در ساختمانهای قدیمی وجود دارد؟
در بسیاری از پروژههای بازسازی، در صورت بررسی وضعیت سازه و تأیید مهندسین، میتوان نمای قدیمی را با سیستم کرتین وال جایگزین کرد. البته این موضوع به شرایط فنی ساختمان بستگی دارد.
۱۰. بهترین شرکت اجرای نمای کرتین وال کدام است؟
انتخاب مجری مناسب به تجربه، کیفیت اجرا، استفاده از متریال استاندارد، ارائه ضمانت و نمونهکارهای موفق بستگی دارد. همکاری با مجموعهای متخصص مانند ایرانیان جام میتواند تضمینکننده اجرای اصولی، ایمن و باکیفیت پروژه باشد.
جمعبندی
نمای کرتین وال یکی از پیشرفتهترین سیستمهای نمای ساختمان است که توانسته نیازهای معماری مدرن را از نظر زیبایی، دوام، ایمنی و بهرهوری انرژی بهخوبی پاسخ دهد. این سیستم با کاهش وزن ساختمان، افزایش نور طبیعی، عایقبندی مناسب و انعطافپذیری در طراحی، انتخابی ایدهآل برای انواع پروژههای اداری، تجاری، مسکونی و صنعتی محسوب میشود.
البته دستیابی به تمامی این مزایا تنها زمانی امکانپذیر است که طراحی، انتخاب مصالح و اجرای پروژه توسط تیمی متخصص و باتجربه انجام شود. استفاده از پروفیلهای استاندارد، شیشههای باکیفیت و رعایت جزئیات اجرایی، نقش مهمی در عملکرد بلندمدت این نما دارد.
اگر قصد اجرای نمای کرتین وال برای پروژه خود را دارید، توصیه میشود پیش از هر اقدامی از مشاوره کارشناسان متخصص بهرهمند شوید تا با توجه به شرایط سازه، بودجه و نیازهای پروژه، بهترین سیستم برای ساختمان شما انتخاب شود.
چرا ایرانیان جام؟
شرکت ایرانیان جام با سالها تجربه در زمینه طراحی، فروش، ساخت و اجرای انواع نمای شیشهای، آماده ارائه خدمات تخصصی در زمینه کرتین وال، نمای فریملس، اسپایدر، شیشه سکوریت و سایر سیستمهای مدرن نما است.
مزایای همکاری با ایرانیان جام:
- ✅ مشاوره تخصصی رایگان
- ✅ طراحی مهندسی متناسب با پروژه
- ✅ استفاده از پروفیلها و شیشههای استاندارد
- ✅ اجرای دقیق توسط تیم مجرب
- ✅ قیمتگذاری شفاف و رقابتی
- ✅ تحویل پروژه در زمان مقرر
- ✅ پشتیبانی و خدمات پس از اجرا
با انتخاب ایرانیان جام، علاوه بر زیبایی و کیفیت، از اجرای اصولی و استاندارد نمای ساختمان خود نیز اطمینان خواهید داشت.
برای اطلاعات بیشتر صفحه زیر رو ببینید :
تماس با ما
